FireNose Hardware
Open Source LoRa-Sensorknoten für Waldbrandfrüherkennung
Dezentrale, energieautarke Sensornetzwerke für flächendeckende Brandprävention. Professionelle Hardware mit frei verfügbaren Schaltplänen und Produktionsdateien.
Hardware-Komponenten
ChirpNode Development Board

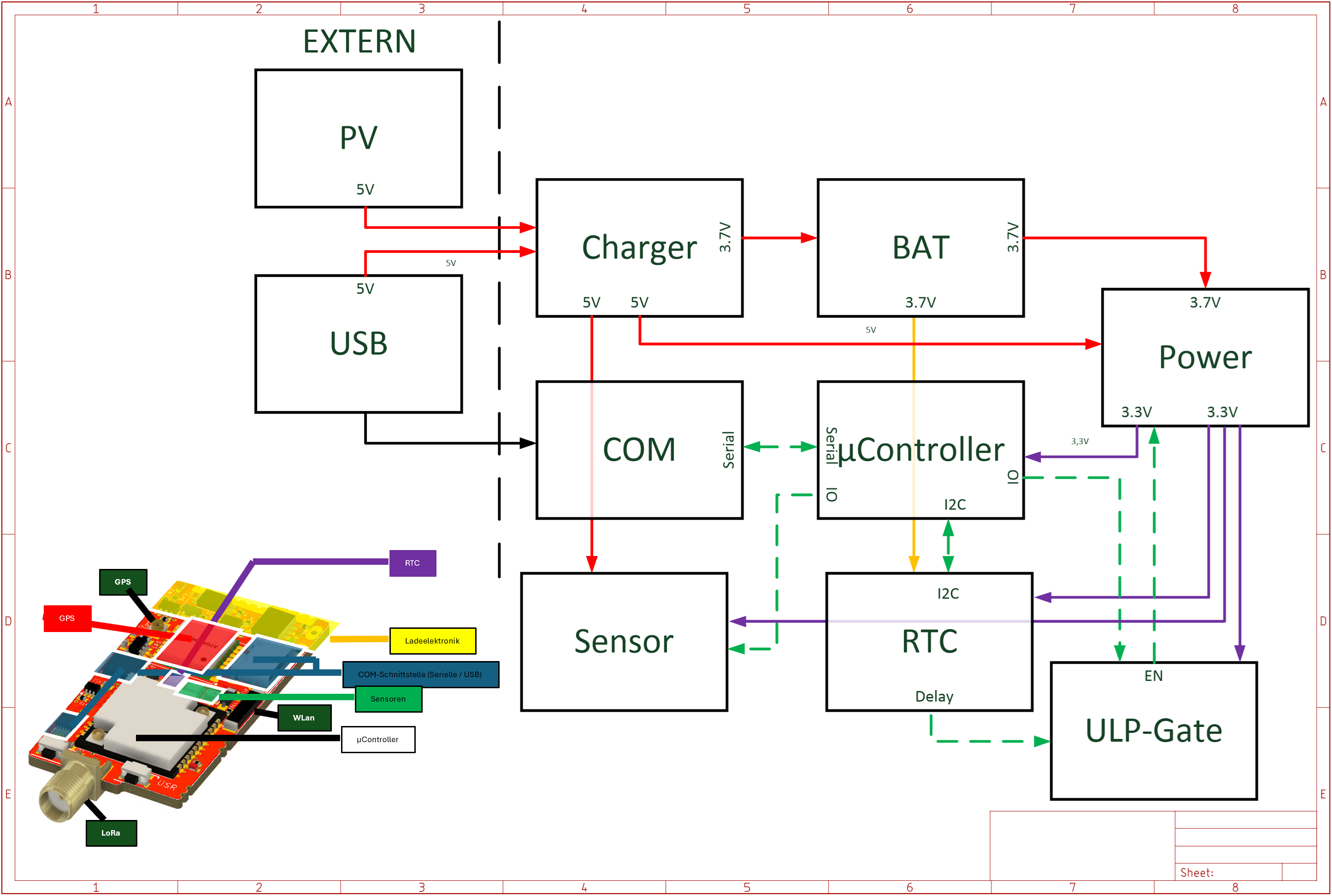

Das Herzstück des FireNose-Systems. Eine vollständig entwickelte Sensorplatine basierend auf der Heltec CT62 Module mit integrierten Umweltsensoren.
Processor & Kommunikation
- •Processor: ESP32-C3 (Dual-core, 160 MHz)
- •LoRa: Semtech SX1262 (868 MHz ISM-Band)
- •Bluetooth: BLE 5.0 für mobile Apps
- •Speicher: 4 MB Flash, 8 MB PSRAM
Integrierte Sensoren
- •BME280: Temperatur, Luftfeuchtigkeit, Luftdruck
- •MQ-135: Luftqualität und Rauch
- •RV-3028-C7: Real-Time Clock mit Backup
- •GPS (optional): Genaue Positionierung
Stromversorgung
- •Solarpanel: 5V, 2W Kristallin
- •Akku: 18650 LiPo mit BMS
- •Laderegler: MPPT mit Überladeschutz
- •Laufzeit: Bis zu 10 Jahre wartungsfrei
Umgebungsbedingungen
- •Betriebstemp.: -40°C bis +85°C
- •IP-Rating: IP67 (Staub- und Wasserdicht)
- •Gewicht: ca. 250g (mit Gehäuse)
- •Montage: Mast oder Baum-Befestigung
Breakout-Board
Adapter für verschiedene Sensor- und Kommunikationsmodule. Ermöglicht flexible Hardware-Kombinationen.
Repository: `hardware/breakout/`
Adapter-Board (FN-ADAPTER)
Spezialisierter Adapter für Production-Deployment. Optimiert für Zuverlässigkeit in Feldanwendungen.
Repository: `hardware/adapter/production/`
Technische Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Frequenz | 868 MHz (ISM-Band EU) |
| Reichweite (LoS) | 10-15 km (urban), 50+ km (rural) |
| Stromverbrauch (Standby) | <10 µA mit RTC |
| Stromverbrauch (LoRa TX) | ~150 mA (5 Sekunden) |
| Datenrate | 50 bps - 11 kbps (SF7-SF12) |
| Verschlüsselung | AES-128, sichere Kanäle |
| Firmware | Meshtastic, Apache License 2.0 |
Getting Started
Voraussetzungen
- ✓Git für Repository-Zugriff
- ✓Python 3.8+ für Build-Tools
- ✓PlatformIO CLI oder VSCode Extension
- ✓USB-UART Adapter für Programmierung
Firmware bauen und uploaden
# Firmware bauenpio run# Auf Device hochladenpio run -t upload# Tests ausführenpio testNetzwerk-Setup
- 1Knoten einschalten und Bluetooth-Pairing durchführen
- 2Meshtastic App (iOS/Android) öffnen und verbinden
- 3Kanäle und Netzwerkeinstellungen konfigurieren
- 4Knoten montieren und einschalten
Downloads & Dokumentation
Hardware-Dateien
Alle Hardware-Designs sind als Open Source verfügbar:
- •Schaltpläne: Eagle CAD Format (.sch, .brd)
- •Produktionsdateien: Gerber, NC-Drill, BOM, Pick&Place
- •3D-Modelle: STEP für CAD/CAM
- •Gehäuse-CAD: Mechanische Designs
Firmware & Software
- •Meshtastic Firmware: Apache License 2.0
- •Beispiel-Sketches: Sensor-Anbindung, Konfiguration
- •Build-Scripts: PlatformIO Konfiguration
